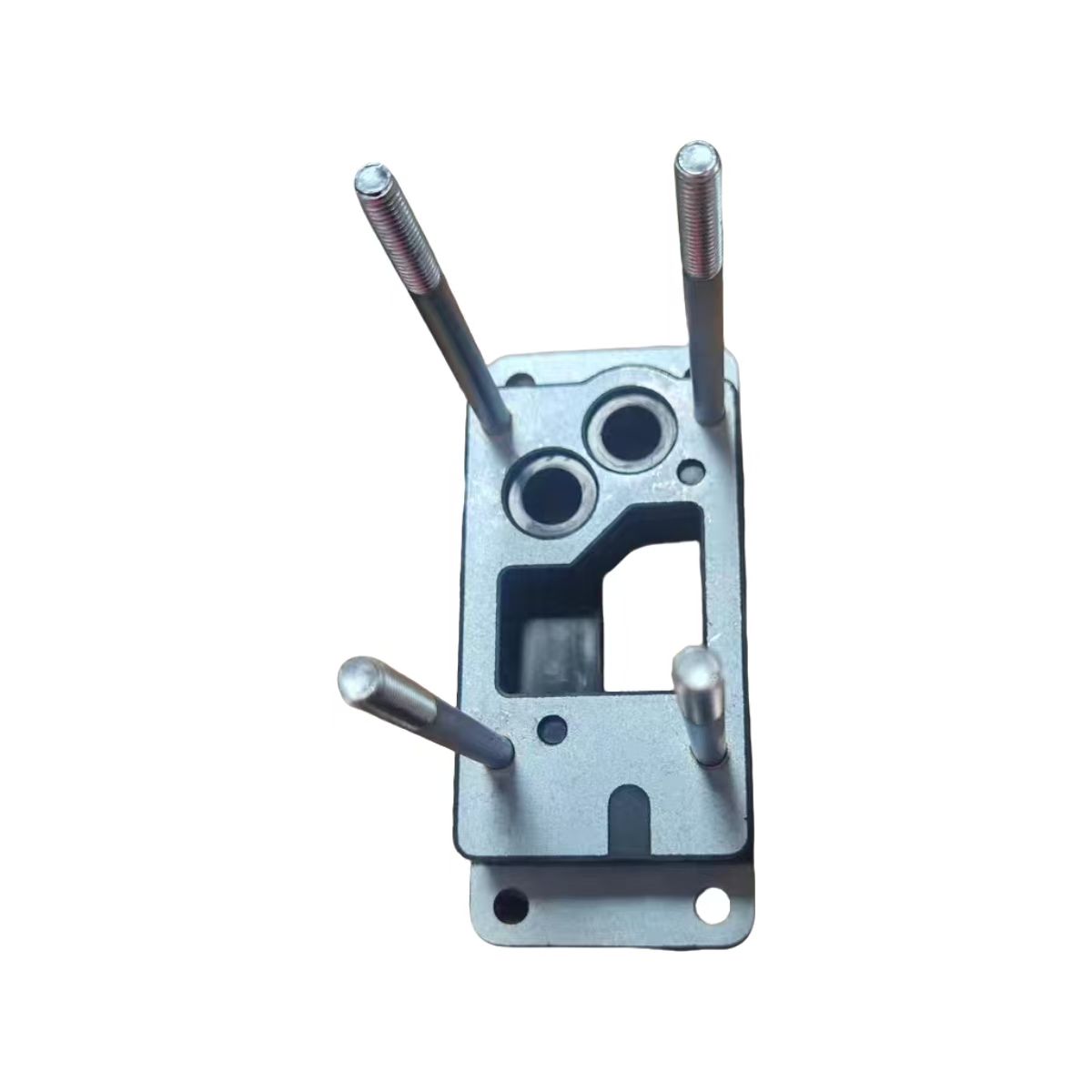

Placă de amortizare pentru retarder hidraulic FAST pentru camion Shacman

Placa de amortizare a retardorului hidraulic FAST pentru camion Shacman este o componentă de montaj și de protecție furnizată de Skyond, fabricată la uzina noastră din China. Această placă de amortizare este proiectată pentru supapa de control proporțională pneumatică a sistemelor de întârziere hidraulice FAST, întâlnită în mod obișnuit pe camioanele Shacman pentru sarcini grele, inclusiv seriile X5000, X6000 și M3000S, precum și alte mărci echipate cu retardare FAST, cum ar fi Sinotruk HOWO, Yutong și Yaxing. Placa de amortizare a retarderului se montează direct pe ansamblul corpului supapei de control, fixând supapa proporțională care reglează presiunea aerului care intră în baia de ulei de retarder. Acest control al presiunii determină fluxul de ulei în camera de lucru, care la rândul său guvernează cuplul de frânare. O placă de amortizare uzată sau lipsă permite vibrațiilor excesive să ajungă la supapa de precizie, ceea ce duce la frânare neregulată, cuplare întârziată sau defecțiune completă a supapei. Înlocuirea acesteia cu placa de amortizare a retardorului restabilește funcționarea stabilă a supapei și forța hidraulică constantă pentru o decelerare mai sigură a vehiculului.

Avantajele produsului

Asigură supapa proporțională împotriva vibrațiilor.

Placa de amortizare a retarderului hidraulic FAST pentru camionul Shacman ține ferm supapa proporțională electromagnetică de corpul supapei de întârziere. Acest lucru previne mișcarea supapei sau distorsiunile semnalului cauzate de vibrațiile drumului și de respingerea vehiculului, asigurând că retarderul răspunde în mod constant la comenzile șoferului.

Prelungește durata de viață a componentelor.

Absorbind energia de șoc și vibrație înainte de a ajunge la supapa proporțională, placa de amortizare reduce uzura componentelor interne ale supapei, cum ar fi bobina, arcuri și solenoizi. Acest lucru se traduce prin intervale de service mai lungi și mai puține înlocuiri de supape pe durata de viață a vehiculului.

Construcție compozită metal-cauciuc.

Placa de oțel asigură o montare rigidă și o poziționare precisă a supapelor, în timp ce stratul de cauciuc lipit absoarbe vibrațiile de înaltă frecvență. Acest design integrat elimină necesitatea unor suporturi de montare și izolatoare separate, simplificând ansamblul supapei și reducând potențialele puncte de defecțiune.

Păstrează avantajele de bază ale frânării retarderului.

O supapă proporțională stabilă permite retarderului să ofere potențialul complet de frânare decelerare fără uzură, performanță constantă fără decolorare termică și presiune redusă asupra frânelor de serviciu și anvelopelor. Pentru operatorii de flote, acest lucru înseamnă costuri mai mici de întreținere și economie de combustibil îmbunătățită.

Înlocuire directă OEM.

Orificiile de montare, grosimea plăcii și dimensiunile totale corespund specificațiilor echipamentului original. Instalarea nu necesită nicio modificare a corpului supapei sau a componentelor din jur.

Specificații cheie

Care este rolul amortizarii?

Placa de amortizare a retarderului hidraulic FAST pentru camionul Shacman servește trei funcții esențiale în sistemul de control al retarderului:

Montare sigură. Placa fixează ferm supapa proporțională electromagnetică pe corpul supapei de întârziere. Această fixare mecanică împiedică mișcarea sau slăbirea supapei sub vibrațiile vehiculului, menținând alinierea precisă între supapă și conexiunile sale pneumatice și electrice.

Amortizarea vibrațiilor.Stratul de cauciuc integrat absoarbe și disipează energia șocurilor și vibrațiilor de pe șosea și transmisie. Fără această amortizare, vibrațiile ar transmite direct către componentele interne ale supapei bobina, arcurile și solenoizii provocând uzură prematură, răspuns neregulat sau defecțiune completă.

Protecția integrității semnalului.Izolând supapa de vibrații, placa de amortizare a retardorului previne semnalele false sau distorsiunile semnalului să ajungă la unitatea de control electronică. Supapa proporțională se bazează pe semnale electrice precise de la ECU pentru a regla presiunea aerului. Contactul indus de vibrații sau conexiunile intermitente pot determina ECU să interpreteze greșit poziția supapei, ceea ce duce la aplicarea incorectă a cuplului de frânare.

Pentru șofer, acest lucru se traduce printr-un răspuns de frânare previzibil și liniar în toate modurile de funcționare a retarderului, de la funcția de coborâre cu viteză constantă la modurile de frânare complet cuplate.

Despre construcția produsului

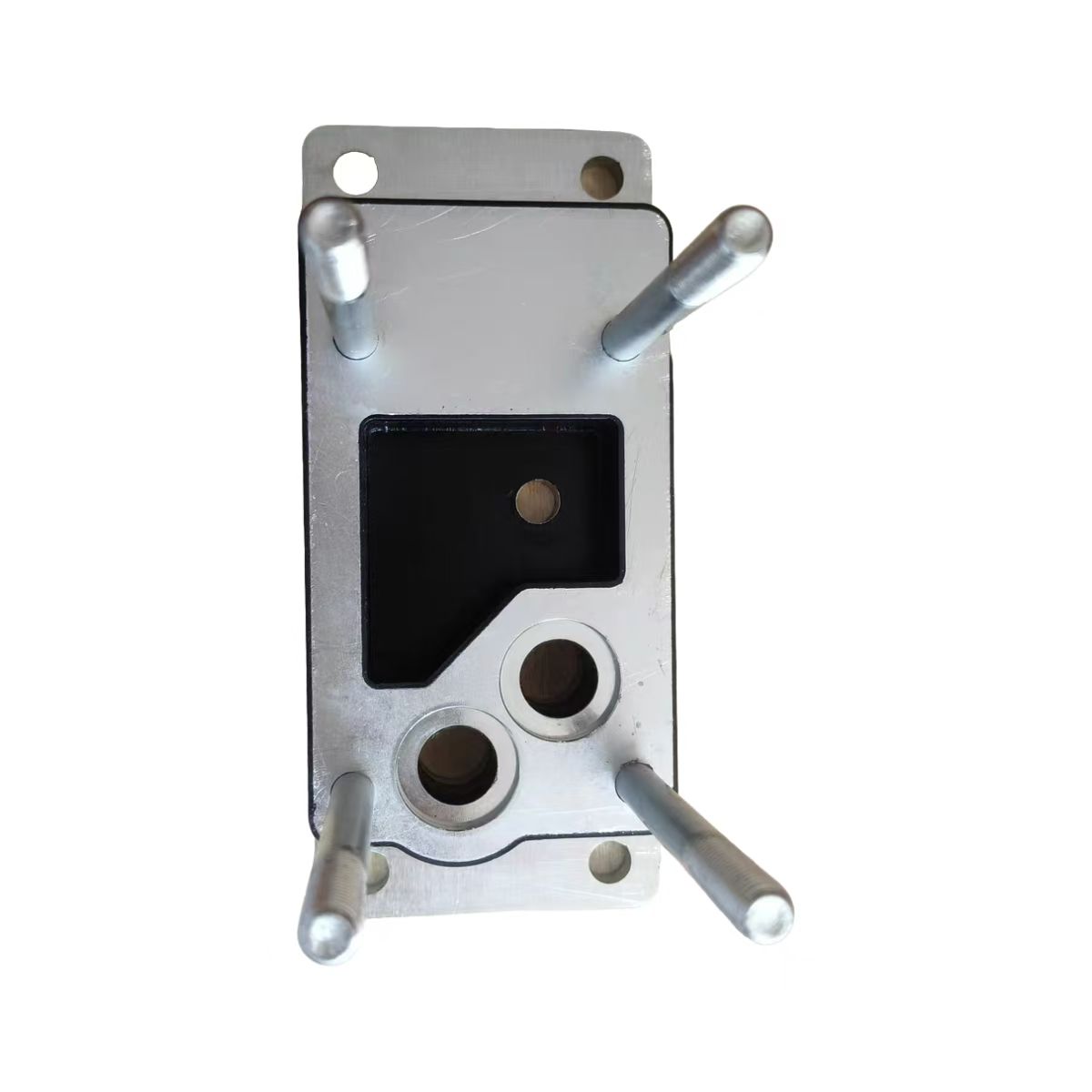

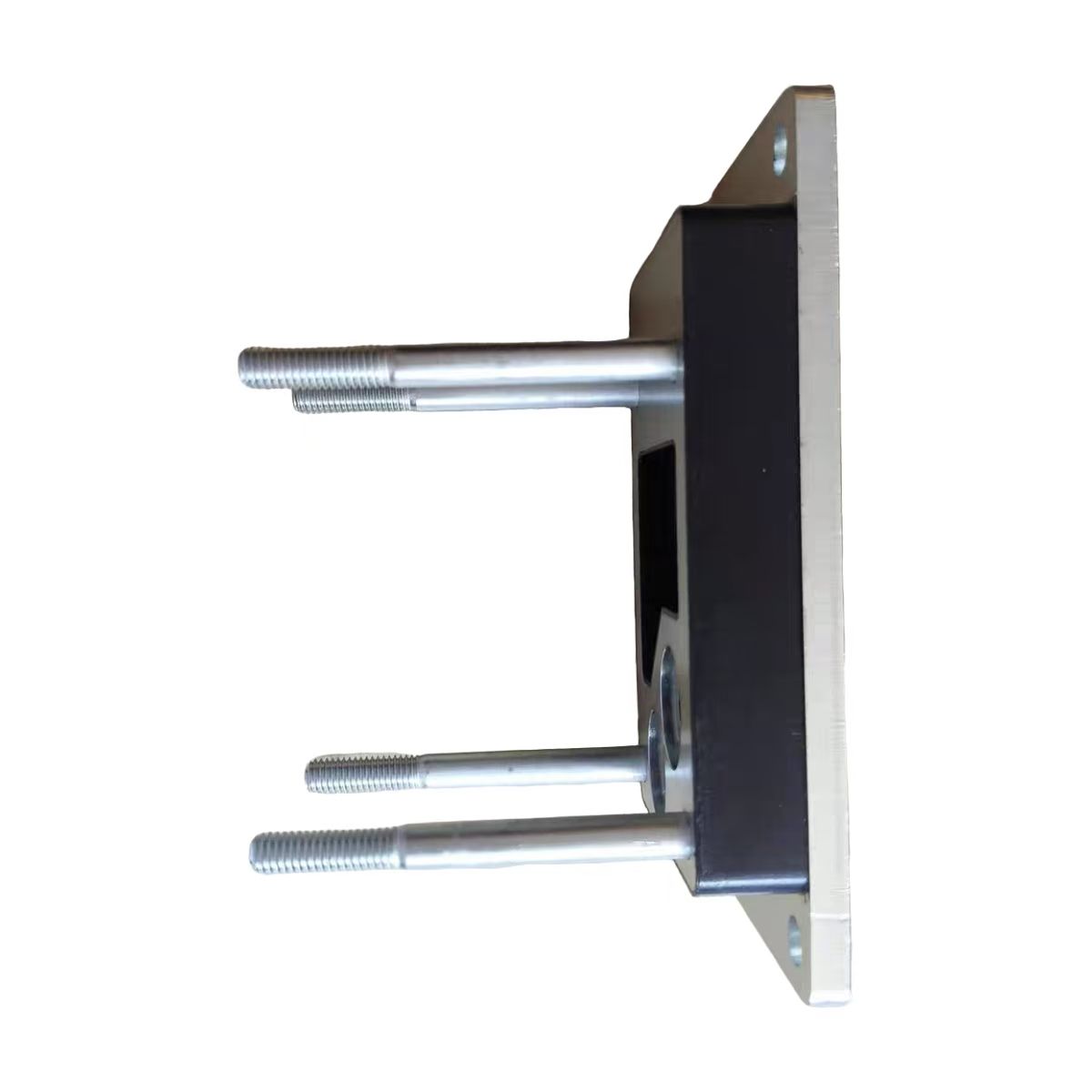

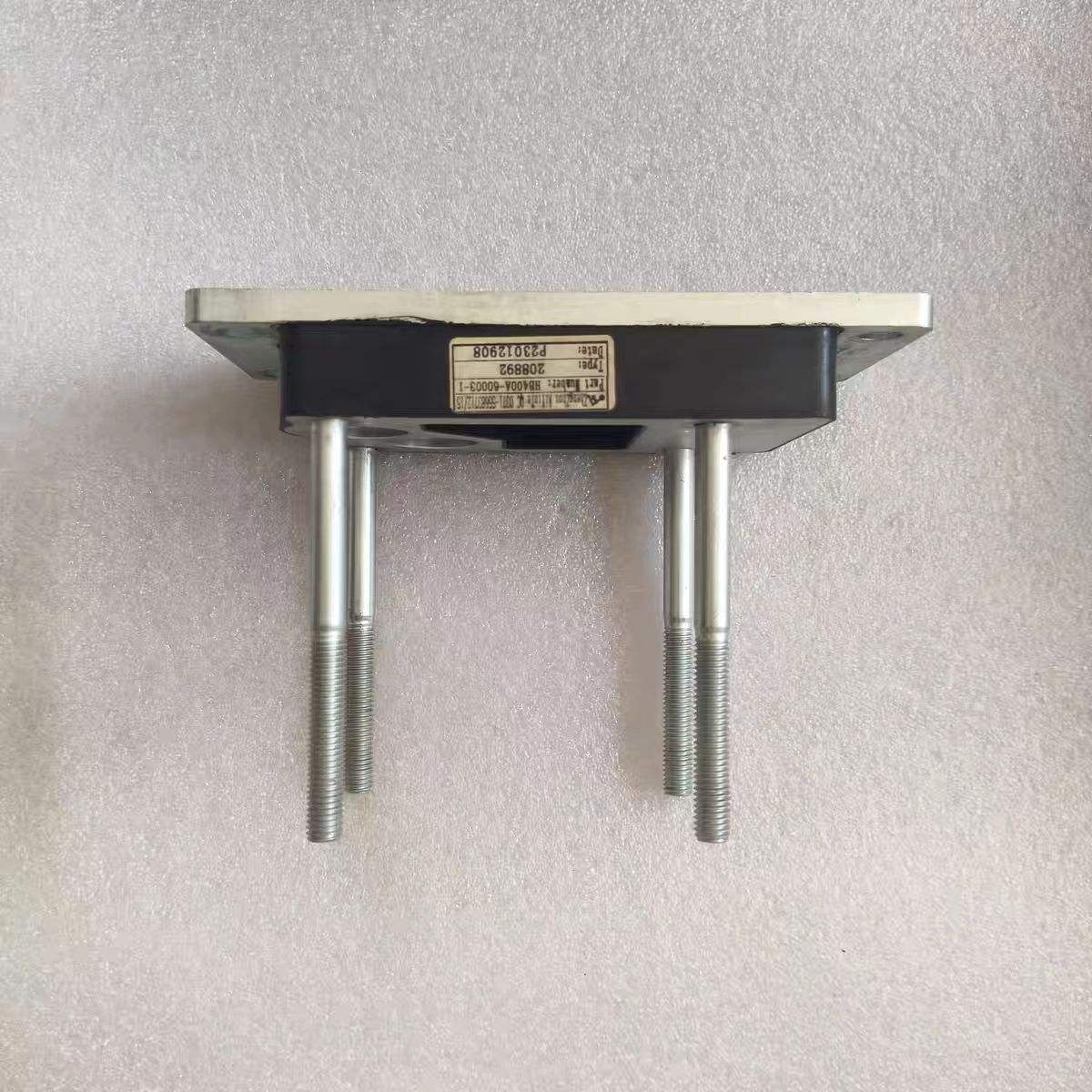

Această placă de amortizare a retardorului are o construcție compozită: o placă din oțel carbon Q235 lipită de un strat de amortizare din cauciuc.

Placă din oțel carbon Q235.Acest oțel de calitate structurală oferă rigiditatea necesară pentru a monta în siguranță supapa proporțională. Rezistă la îndoire și deformare sub forțele de strângere ale șuruburilor de fixare și a sarcinilor de vibrație ale vehiculului. Placa de oțel menține orientarea precisă a supapei în raport cu corpul supapei, asigurând că conexiunile pneumatice și electrice rămân aliniate.

Strat de amortizare din cauciuc.Stratul de elastomer absoarbe energia de vibrație de înaltă frecvență și o transformă în căldură, care este disipată prin placă. Acest compus de cauciuc este formulat pentru a-și menține proprietățile de amortizare în intervalul de temperatură întâlnit în funcționarea camioanelor grele, de la pornirile la rece în timpul iernii până la căldura susținută de la sistemul de întârziere în timpul coborârilor lungi.

Avantaj de design compozit.Prin lipirea metalului și cauciucului într-o singură unitate, placa de amortizare asigură atât montarea structurală, cât și izolarea vibrațiilor într-o singură componentă compactă. Acest lucru elimină nevoia de suporturi de montare separate și izolatoare de cauciuc, simplificând ansamblul supapei și reducând punctele potențiale de defecțiune.

Modele de retardare și aplicații pentru vehicule compatibile

Placa de amortizare a retarderului hidraulic FAST pentru camionul Shacman este compatibilă cu întreaga gamă de modele de retarder hidraulic FAST:

1. FH400B (conexiune în serie). Se montează în linie cu transmisia, potrivit pentru vehicule unde spațiul permite instalarea în serie.

2. FH240B. Un model compact de conectare în serie pentru aplicații cu putere mai mică.

3. FHB320B (conexiune în paralel). Se montează lângă transmisie, păstrând interfața prizei de putere (PTO).

4. FHB400B. Un model de conexiune paralelă de capacitate mai mare.

Aceste modele de retarder sunt montate din fabrică sau instalate de dealer pe:

1. Shacman X5000, X6000, M3000S și alte camioane grele Shacman

2. Seria Sinotruk HOWO

3. Autobuze și autocare Yutong și Yaxing

4. Alte mărci de vehicule comerciale care folosesc retardere FAST

Pentru ateliere și operatorii de flote, placa de amortizare a retarderului oferă un singur SKU care acoperă mai multe modele de retarder și aplicații de vehicule, simplificând gestionarea stocurilor.

Instalare și întreținere

Înlocuirea plăcii de amortizare a retarderului necesită atenție la detalii:

Se recomanda instalare profesionala

Lucrarea implică dezasamblarea corpului supapei de control al retarderului. Vă recomandăm ca un tehnician cu experiență în service-ul de întârziere FAST să efectueze înlocuirea.

Specificația cuplului

Șuruburile de montare trebuie strânse la cuplul specificat folosind o cheie dinamometrică. Strângerea excesivă poate deteriora corpul supapei sau placa de amortizare; strângerea insuficientă permite mișcarea și vibrațiile.

Inspectați componentele asociate

Cu supapa scoasă, verificați dacă supapa proporțională nu este deteriorată. Inspectați garnitura inelului O pentru duritate, fisurare sau deformare și înlocuiți dacă este necesar.

Test de funcționare după instalare

După reasamblare, testați retarderul în toate modurile de funcționare cu viteză constantă și în fiecare etapă de frânare  pentru a confirma forța normală de frânare și nicio scurgere de aer sau ulei.

Majoritatea instalărilor pot fi finalizate în mai puțin de o oră de către un tehnician cu experiență.

Cum Skyond controlează și testează calitatea?

Fiecare placă de amortizare a retardorului hidraulic FAST pentru camionul Shacman furnizată de Skyond este inspectată înainte de expediere:

Verificarea dimensională.Locațiile orificiilor de montare ale plăcii, grosimea și dimensiunile generale sunt verificate în raport cu specificațiile OEM pentru a asigura montarea corectă.

Integritatea legăturii din cauciuc. Stratul de cauciuc este inspectat pentru aderarea corectă la placa de oțel, fără goluri sau separare.

Finisaj de suprafață.Placa de oțel este verificată pentru bavuri, margini ascuțite sau coroziune care ar putea afecta instalarea sau durata de viață.

Testarea probei. Probele aleatorii din fiecare lot sunt supuse unor teste de compresie și vibrații pentru a verifica performanța de amortizare.

Producție avansată la Skyond

Skyond operează o unitate de producție modernă echipată cu mașini de precizie și linii de producție automate. Fabrica noastră este capabilă să producă placă de amortizare a retardorului hidraulic FAST pentru camionul Shacman și alte componente de precizie la standarde de calitate consecvente.

Prelucrare CNC de precizie. Echipamentele noastre CNC se ocupă de tăierea și modelarea componentelor metalice conform specificațiilor exacte. Pentru placa de amortizare, acest lucru asigură locații precise ale orificiilor de montare, grosime constantă a plăcii și potrivire corespunzătoare pe corpul supapei. Precizia dimensională afectează direct ușurința de instalare și capacitatea plăcii de a menține alinierea supapei în condiții de vibrație.

Asamblare automată și control al calității. Procesele automate reduc erorile umane și asigură calitatea consecventă a construcției pe parcursul sesiunilor de producție. Fiecare lot este supus inspecției în mai multe etape, de la verificarea materiilor prime până la testarea produsului finit.

Linie de lipire de cauciuc dedicată. Stratul de amortizare din cauciuc este lipit de placa de oțel prin procese controlate care asigură o aderență adecvată fără goluri sau delaminare. Această integritate a legăturii este esențială pentru performanța plăcii de amortizare a vibrațiilor pe durata de viață a acesteia.

Echipamente de testare. Instrumentele de măsurare de înaltă precizie și testerele electrice verifică performanța produsului în condiții de operare simulate. Eșantioanele aleatorii din fiecare lot sunt supuse unor teste de compresie și vibrații pentru a confirma că caracteristicile de amortizare respectă specificațiile.

Capacitatea de productie. Unitatea noastră sprijină producția la scară largă pentru a satisface comenzile în vrac, menținând în același timp o calitate constantă. Pentru operatorii de flote și companiile comerciale care necesită livrări de volum, putem crește producția în consecință.

Livrare globală și logistică

Skyond exportă în Rusia, Asia Centrală, Asia de Sud-Est, Africa, America de Sud și alte regiuni. Echipa noastră de logistică se ocupă de:

1. Încărcarea containerului cu fixare adecvată pentru a preveni deteriorarea în timpul tranzitului

2. Documentația vamală pentru un vămuire fără probleme

3. Dirijarea către porturile majore pentru transport internațional eficient

Cele mai multe comenzi normale pentru placa de amortizare a retardorului hidraulic FAST pentru camion Shacman sunt expediate în 7-45 de zile de la confirmarea plății. Pentru clienții cu cerințe regulate, putem aranja expedieri programate sau putem menține inventarul la depozitele expeditorului pentru livrare mai rapidă.

Întrebări comune

Î1: Ce numere de piesă corespund acestei plăci de amortizare?

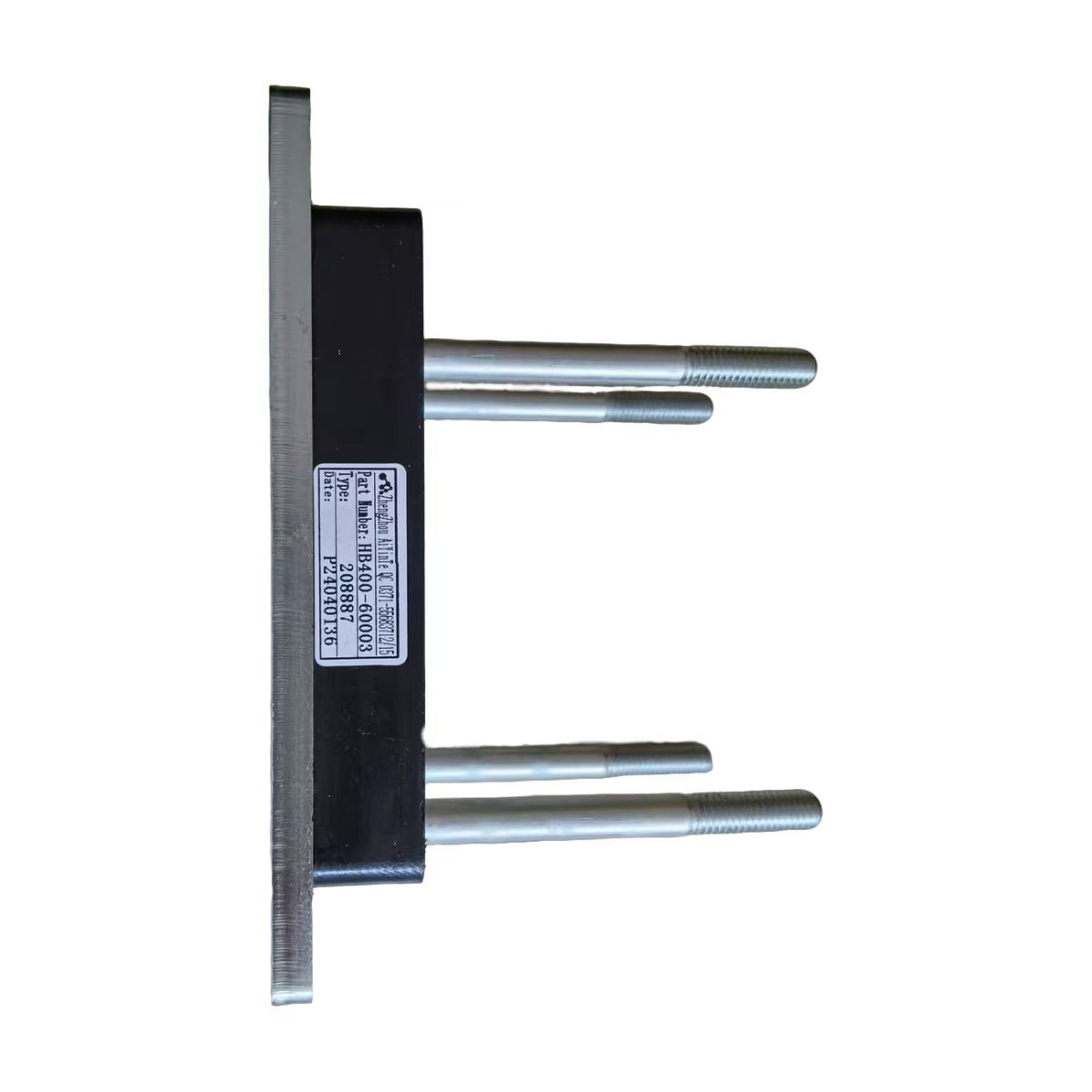

Placa de amortizare este disponibilă ca HB400-60003 și HB400-60002. Ansamblul complet de supapă proporțională cu placă de amortizare este HB400-60001.

Î2: Cum confirm că această placă de amortizare se potrivește cu camionul meu?

Verificați modelul retarderului de pe plăcuța de identificare de pe corpul retarderului. Modelele compatibile includ FH400B, FH240B, FHB320B și FHB400B. Ca alternativă, furnizați furnizorului dumneavoastră VIN-ul vehiculului dumneavoastră pentru potrivire exactă în catalogul de piese electronice FAST sau Shacman.

Î3: Ce ar trebui să înlocuiesc împreună cu placa de amortizare?

Inspectați supapa proporțională pentru deteriorări. Verificați etanșarea inelului O pentru uzură sau uzură și înlocuiți-o dacă este necesar.

Î4: Pot să îl instalez singur?

Lucrarea implică corpul supapei de control al retarderului. Vă recomandăm instalarea de către un tehnician cu experiență în service retarder FAST pentru a asigura testarea corectă a cuplului și a funcției.
