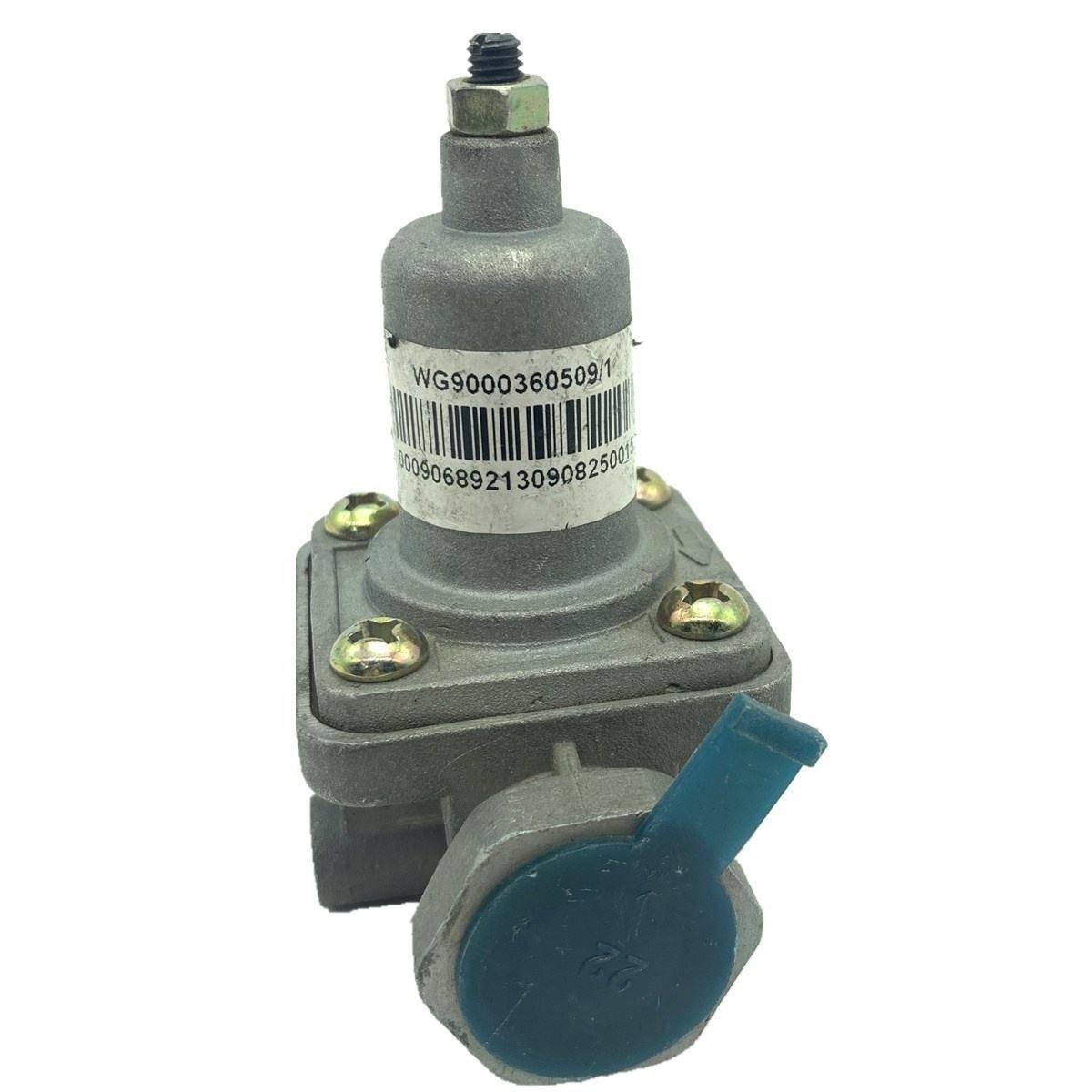

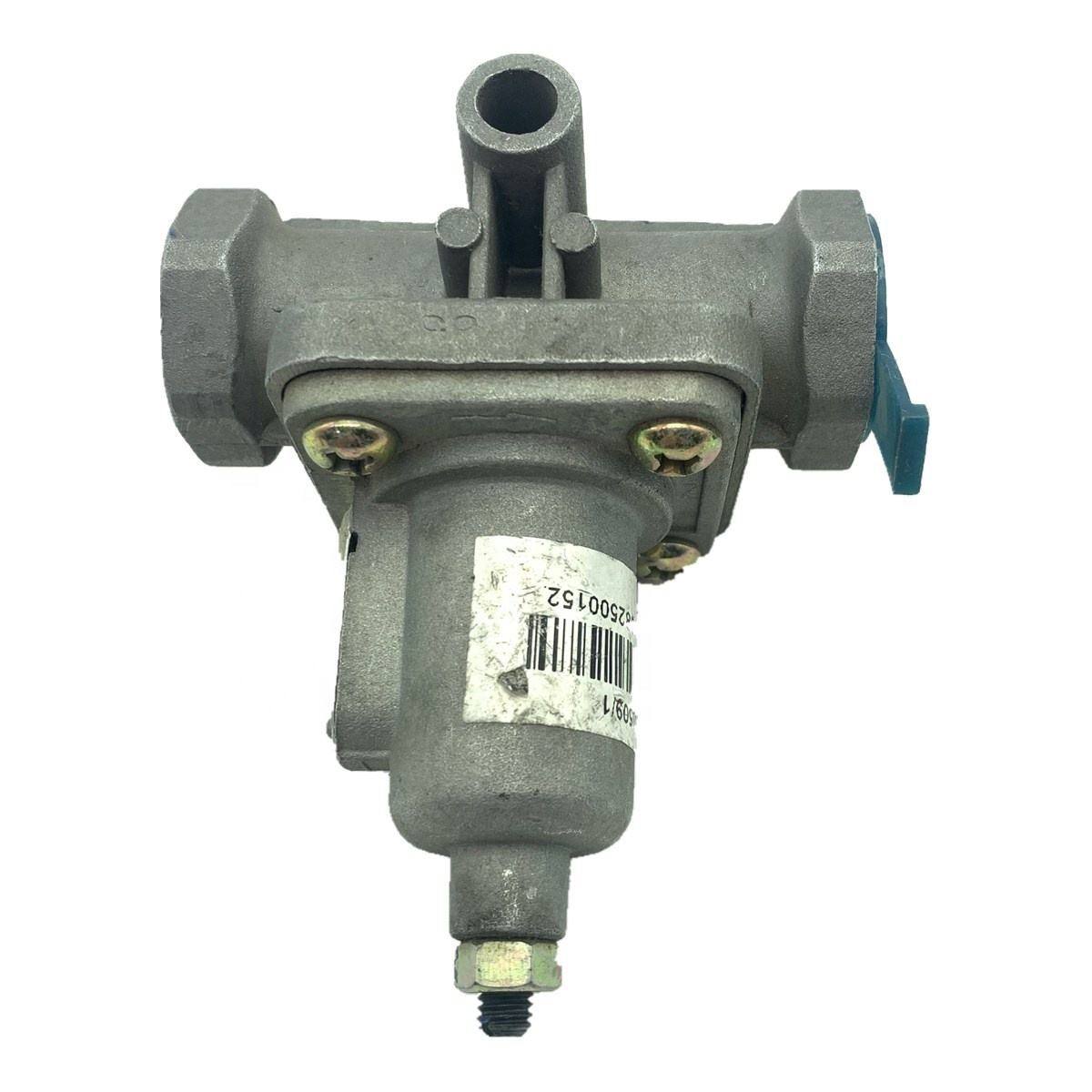

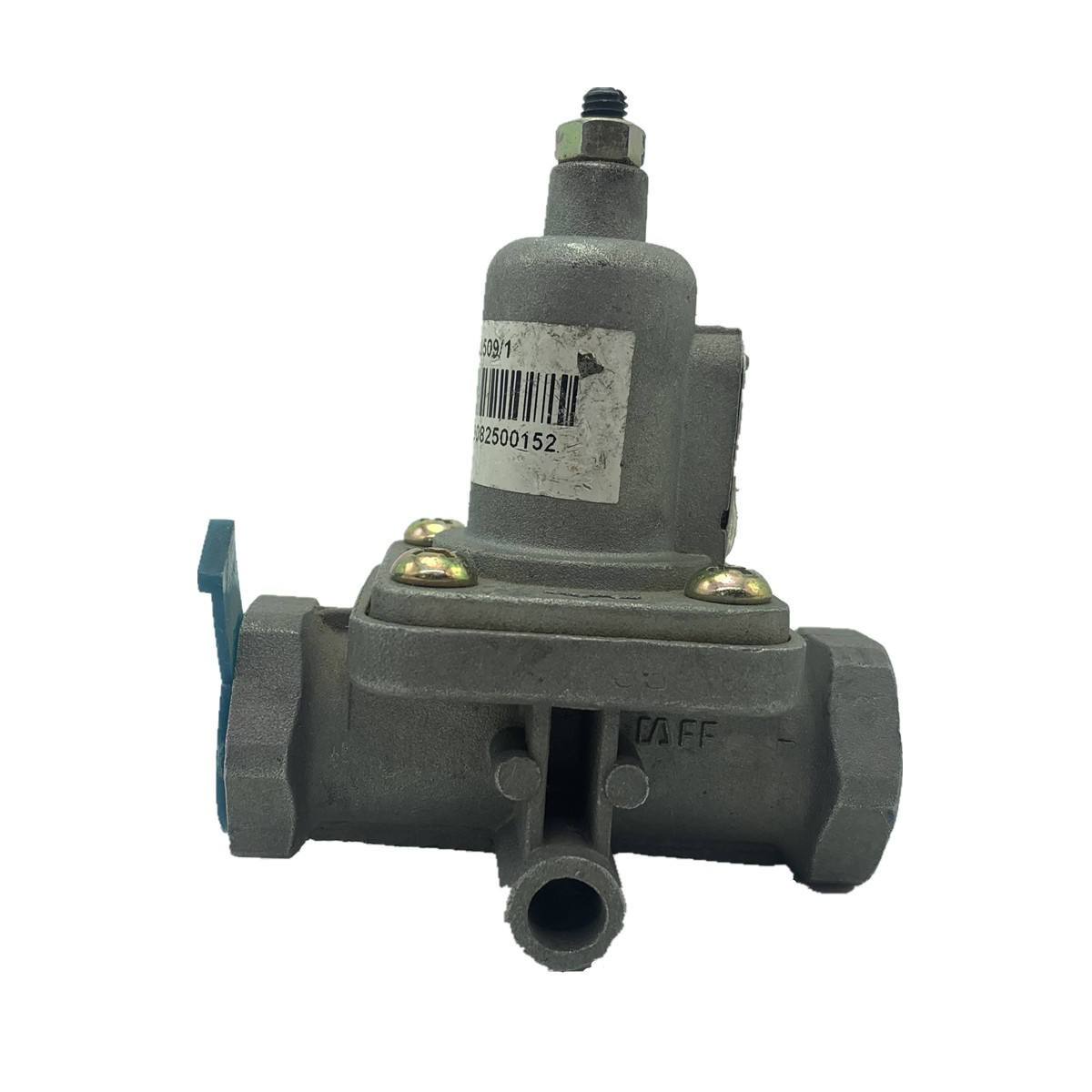

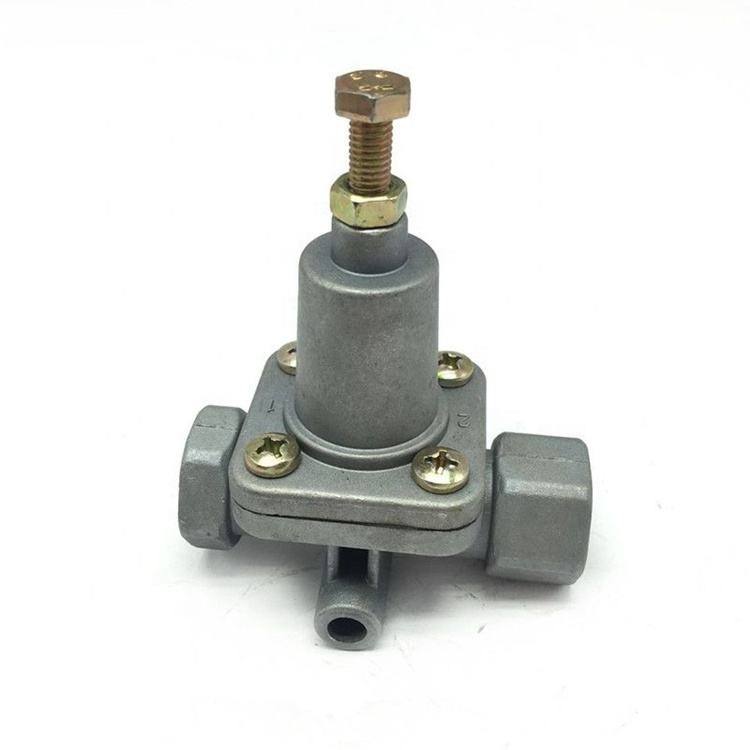

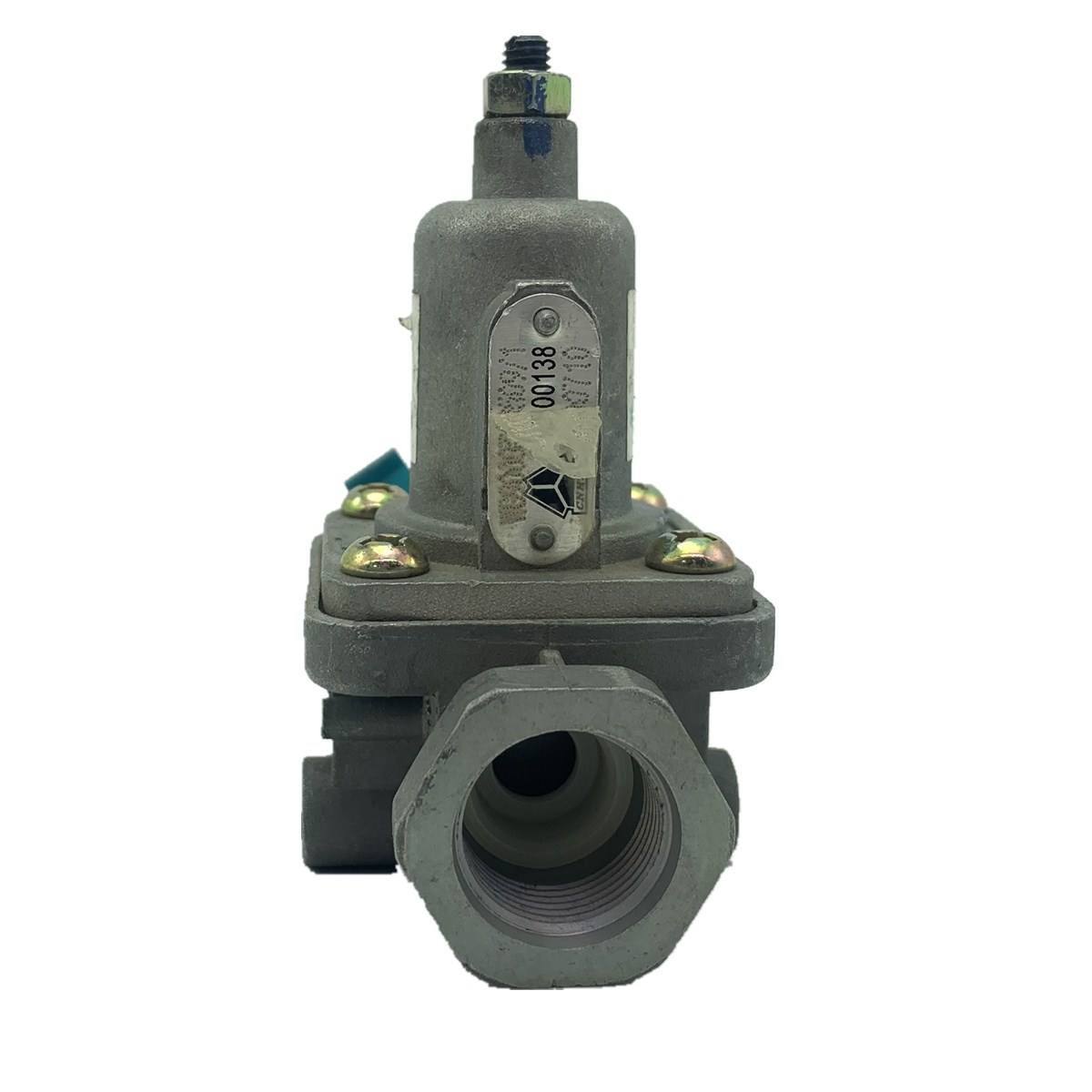

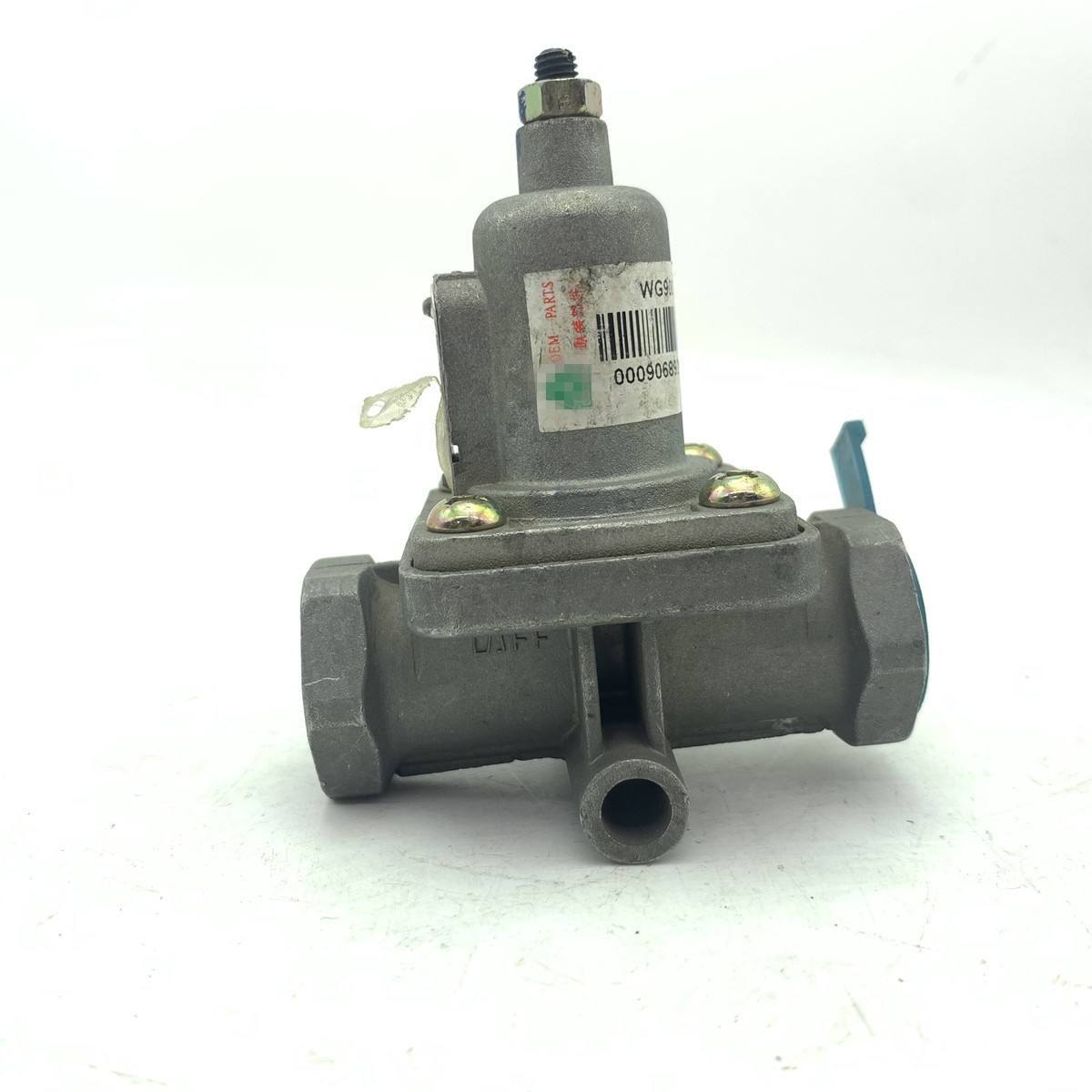

WG9000360509 Supapă de siguranță pentru Sinotruk HOWO

Supapa de siguranță WG9000360509 pentru Sinotruk HOWO este o componentă de siguranță a sistemului de frânare cu aer fabricată în China, oferită de marca Skyond cumpărătorilor globali, fabricată și furnizată de la baza sa de producție din Jinan. Această supapă este instalată în apropierea rezervorului de aer sau a uscătorului de aer la camioanele HOWO, activând automat atunci când presiunea sistemului depășește limita stabilită pentru a elibera excesul de aer și pentru a preveni deteriorarea conductelor sau a componentelor din cauza suprapresiunii. Se potrivește cu HOWO și alte modele Sinotruk. Filetul se potrivește direct cu porturile din fabrică, nefiind nevoie de adaptoare sau etanșanți pentru instalare.

Specificațiile produsului

Riscuri în cazul în care o supapă de siguranță se defectează

Supapa de siguranță nu este o piesă cu uzură rapidă, dar atunci când eșuează, consecințele sunt directe și grave.

Supapa blocată închisă

Rezervorul de aer continuă să presurizeze dincolo de limitele proiectate, provocând potențial ruperea conductei sau a rezervorului și pierderea instantanee de presiune a sistemului de frânare.

Supapa se deschide prematur sau nu se etanșează complet

Presiunea de menținere a sistemului scade, compresorul circulă frecvent (creșterea consumului de combustibil), iar senzația pedalei de frână devine grea cu forța de frânare redusă.

Oboseala arcului care provoacă schimbarea presiunii

Supapa se deschide fie sub, fie deasupra punctului de referință, fie eliminând presiunea prea devreme (reducerea rezervei de frână), fie prea târziu (menținând sistemul constant supraîncărcat).

Pentru operatorii de flote, orice întârziere a răspunsului la frânare cauzată de problemele legate de presiunea aerului reprezintă o problemă directă de siguranță. Supapa de siguranță WG9000360509 pentru Sinotruk HOWO oferă performanțe consistente: calibrate la valorile presiunii OEM, cu arcuri proiectate pentru rezistență la oboseală pe termen lung, asigurând deschiderea și închiderea supapei la presiuni corecte.

Cum funcționează supapa intern?

Supapa de siguranță WG9000360509 pentru Sinotruk HOWO este o supapă de siguranță cu arc, constând din patru componente de bază: corp, arc, valvă și garnituri.

Principiul de funcționare:Presiunea sistemului acționează pe partea inferioară a valvei prin orificiul de admisie. Când presiunea este sub punctul de referință al arcului, arcul ține clapeta strâns de scaun; supapa rămâne închisă. Când presiunea atinge punctul de referință, forța aerului depășește preîncărcarea arcului, ridicând poppa și eliberând excesul de aer prin orificiul de evacuare. Pe măsură ce presiunea scade, arcul împinge poppa înapoi pentru a închide supapa.

Acest ciclu poate apărea de sute de ori în timpul funcționării vehiculului. Materialul arcului și tratamentul termic determină durata de viață la oboseală; materialul de etanșare determină dacă supapa se deformează sau se întărește la temperaturi scăzute/înalte, afectând integritatea etanșării; precizia de potrivire de la poppa la scaun determină performanța fără scurgeri în stare închisă.

Cerința noastră de proiectare: supapa trebuie să se acționeze cu ± 5% din presiunea setată, cu rata de scurgere sub specificație după închidere, iar presiunea de crăpare a arcului trebuie să se deplaseze cu 3% după 100.000 de cicluri.

De ce arcurile și garniturile sunt esențiale pentru calitate?

Punctele de defecțiune dintr-o supapă de siguranță sunt concentrate în arc și etanșări.

Primăvară:Fabricat din oțel aliat cu arc, călit și revenit, cu oxid negru sau zincat pentru rezistență la coroziune. Diametrul firului, numărul de bobine și lungimea liberă sunt calculate cu precizie pentru fiecare presiune nominală pentru a oferi preîncărcare precisă. Oțelul aliat cu arc oferă o limită elastică mai mare și o rezistență la oboseală mai mare decât oțelul carbon obișnuit, rezistând la deformarea plastică sau la rupere sub cicluri frecvente.

Sigilii:Cauciuc nitril butadien (NBR) cu un interval de temperatură de lucru de la -40°C la +100°C. NBR oferă o rezistență mai bună la tracțiune și rezistență la abraziune decât cauciucul standard, rezistând la deformare sau la uzură la impactul aerului de înaltă presiune. Un design cu etanșare dublă combină un inel O (etanșare dinamică atunci când clapeta se mișcă) și o garnitură plată (etanșare statică când supapa este închisă) pentru a obține o scurgere zero în starea închisă.

Corp:Disponibil în fontă ductilă sau aluminiu turnat sub presiune. Fonta ductilă oferă rezistență ridicată și rezistență la impact pentru aplicații cu sarcini grele; aluminiul este mai ușor, cu o mai bună disipare a căldurii acolo unde greutatea contează. Ambele materiale primesc tratament anticoroziv, trecand teste de pulverizare salina de minim 72 de ore.

Proces de inspecție la Skyond

Fiecare supapă de siguranță WG9000360509 pentru Sinotruk HOWO este supusă următoarelor inspecții înainte de expediere:

1. Test de presiune de fisurare.Folosind un banc de testare a presiunii dedicat cu aer comprimat, presiunea este crescută treptat până când supapa se deschide, înregistrând presiunea de fisurare. Pentru ratingul de 0,6 MPa, intervalul acceptabil este 0,58–0,62 MPa; pentru 0,65 MPa, este 0,63–0,67 MPa. Unitățile din afara acestui interval sunt reproiectate.

2. Presiune de închidere și test de scurgere.După deschidere, presiunea este eliberată până când supapa se reașează; se verifica presiunea de inchidere pentru stabilitate. Supapa este apoi ținută închisă timp de 30 de secunde în timp ce rata de scurgere este măsurată. Standardul necesită o rată de scurgere ≤5 ml/min după închidere.

3. Test de compresie arc.Eșantioane aleatorii de arcuri sunt testate pentru performanța la compresie/rebound în condiții de lucru simulate, verificând dacă lungimea liberă și înălțimea de lucru sunt în limitele toleranțelor de proiectare.

4. Inspecție vizuală și a filetului.Suprafața corpului este verificată pentru găuri de nisip sau crăpături; firele sunt verificate cu manometre go/no-go.

Toate rezultatele inspecției sunt înregistrate pe lot, cu rapoarte păstrate pentru trasabilitate.

Comoditate de instalare

Supapa de siguranță WG9000360509 pentru Sinotruk HOWO utilizează fire identice cu modelele originale din fabrică. Instalarea nu necesită adaptoare, bandă de filet sau etanșant lichid.

Procedură:Localizați portul de montare pe rezervorul de aer sau uscătorul de aer, filetați manual supapa până când filetele se cuplează, apoi strângeți cu o cheie standard la cuplul specificat. Designul filetului este autoetanșat – odată strâns cu cuplu, suprafața de etanșare conică sau plană formează o etanșare cu portul, fără a se baza pe bandă sau pastă pentru a umple golurile.

Proces de înlocuire:Depresurizați rezervorul de aer, îndepărtați supapa veche, curățați filetele orificiului de montare și suprafața de etanșare, apoi instalați noua supapă. Timpul de înlocuire pentru o singură supapă este sub 15 minute.

Capacitate de personalizare OEM:Fabricare conform desenelor, mostrelor sau cerințelor speciale

Skyond nu numai că furnizează produse standard de catalog, dar acceptă și comenzi personalizate OEM. Pentru clienții cu setări speciale de presiune, dimensiuni de porturi sau cerințe de branding, oferim personalizare completă, de la proiectare la producția de masă.

Proces de personalizare:Clientul oferă desene de produs, mostre sau specificații detaliate.

Echipa noastră tehnică evaluează fezabilitatea, confirmând materialele, parametrii de presiune, procesele de prelucrare și alte aspecte critice.

Eșantioanele sunt produse pentru testarea și aprobarea clienților.

După aprobarea eșantionului, producția în masă începe cu trasabilitatea completă a controlului calității.

Mai mulți clienți din străinătate cooperează deja cu Skyond în proiecte OEM, cu propria lor marcă aplicată pe suprafețele produselor pentru vânzările pe piața locală. MOQ și timpul de livrare pentru comenzile OEM sunt negociate în funcție de complexitatea produsului.

Gama completă de aprovizionare de piese Sinotruk de la Skyond

Supapa de siguranță WG9000360509 pentru Sinotruk HOWO este doar un produs din portofoliul Skyond. Cu 15 ani de experiență în sectorul pieselor Sinotruk, Skyond oferă o aprovizionare completă de piese care acoperă motoare, transmisii, șasiu și sisteme de caroserie.

Piese motor:blocuri de cilindri, capete, pistoane, segmente de piston, arbori cotiți, biele, supape, pompe de combustibil, pompe de apă, turbocompresoare etc.

Piese de transmisie:carcase, angrenaje, sincronizatoare, rulmenți, mecanisme de schimbare a vitezelor, discuri de ambreiaj și plăci de presiune etc.

Piese de șasiu:cadre, suspensii, mecanisme de directie, capete de tirante, tamburi de frana, discuri de frana etc.

Piese de intretinere:filtre (ulei, combustibil, aer), plăcuțe de frână, curele, întinzători etc.

Toate piesele sunt disponibile atât în ​​OEM autentic, cât și în opțiuni de înaltă calitate aftermarket, pentru a se potrivi diferitelor nevoi ale pieței și bugete de achiziții. Comenzile în volum primesc prețuri unitare mai bune – comenzile în vrac sunt binevenite.

De ce să vă procurați piesele HOWO de la Skyond?

1. Cincisprezece ani de experiență concentrată. Skyond operează de 15 ani în sectorul pieselor pentru camioane grele și mașini de construcții, familiarizându-se cu întreaga linie de produse Sinotruk, de la componentele interne ale motorului până la componentele șasiului și componentele sistemului de frânare cu aer, cum ar fi supapa de siguranță WG9000360509. Aceasta înseamnă o identificare mai rapidă a piesei corecte pentru vehiculul dumneavoastră și mai puține erori de comandă.

2. Situat în orașul natal al lui Sinotruk. Fabrica și depozitul nostru au sediul în Jinan, sediul orașului Sinotruk. Acest lucru ne oferă acces direct la specificații precise și mostre de referință originale și ne permite să mutăm inventarul rapid, fără timpi mari de livrare cauzați de canalele de distribuție cu mai multe niveluri. Majoritatea comenzilor sunt expediate în 7-45 de zile de la plată.

3. Gata pentru livrare globală. Exportăm în mod regulat în Rusia, Asia Centrală, Asia de Sud-Est, Africa, America de Sud și nu numai. Echipa noastră de logistică are experiență în încărcarea containerelor, documentația vamală și rutarea către porturile majore. Indiferent dacă aveți nevoie de o singură supapă sau de un container plin de piese mixte, ne ocupăm de partea de transport, astfel încât să nu fie nevoie.

4. Un singur furnizor, mii de piese. Dincolo de supapa de siguranță WG9000360509, Skyond stocează și furnizează piese de motor, componente de transmisie, piese de șasiu, filtre, plăcuțe de frână, curele și mai mult peste 130.000 de articole în total. Comandarea mai multor tipuri de piese dintr-o singură sursă reduce volumul de muncă de achiziții și consolidează expedierile.

Post-vânzare simplă. Dacă un produs sosește cu o problemă de calitate confirmată, reparăm, înlocuim sau rambursăm. Fără argumente, fără întârzieri prelungite. Stăm în spatele a ceea ce expediem.
